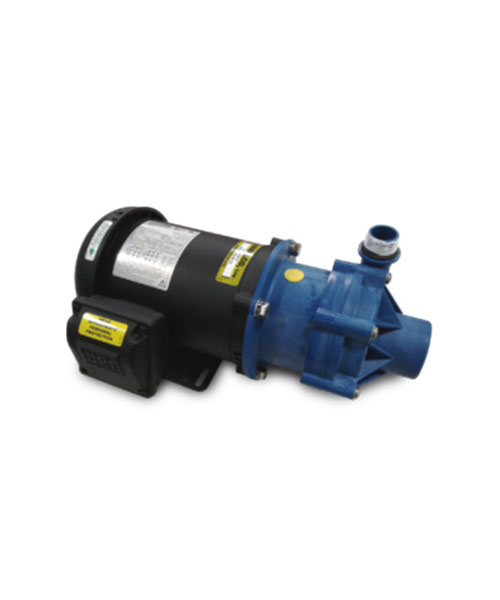

Насос серии M

Насосы с магнитной муфтой серии «M» не имеют уплотнений и герметичны, обеспечивая полное удержание раствора и паров. Они доступны в двух различных материалах конструкции для широкого диапазона химической и температурной совместимости.

Взаимосвязь магнита рабочего колеса с футеровкой отражает усовершенствованную конструкцию, которая позволяет длительную работу при работе всухую или во время потери заливки без повреждения насоса. Головка рабочего колеса отделена от втулки магнита рабочего колеса для взаимозаменяемости в полевых условиях.

Конструкция горловины кольца устраняет необходимость в передней упорной шайбе.

За счет использования магнитов из редкоземельных металлов этот насос обеспечивает поток и давление, равные физически более крупному насосу. Эта мощная муфта позволяет насосу работать на полном потоке с полноразмерным рабочим колесом при перекачивании жидкостей с плотностью до 1,6 S.G. при 30 CPS.

Сбалансированное магнитное поле устраняет нагрузку на опорные поверхности, тем самым увеличивая срок службы втулки по сравнению с другими насосами с магнитной муфтой. Рифленая втулка обеспечивает принудительную внутреннюю циркуляцию / промывку жидкости вдоль шпинделя вала. В этих насосах используется керамический вставной вал высокой чистоты, не содержащий кремнезема, который исключает поломку и совместим с растворами фторида.

Стандартные модели изготовлены из химически связанного полипропилена, армированного стекловолокном, или PVDF, армированного углеродом, для корпуса всасывания, узла импеллера, магнита и гильзы. Уплотнительное кольцо корпуса - FKM. Втулка шпинделя выполнена из графита с канавкой заподлицо для принудительной смазки. Шпиндель, нажимная кнопка и кольцо для мундштука изготовлены из высокочистой фторидостойкой керамики. «Упорное кольцо» выполнено из PTFE с углеродным наполнителем.

Внешний крепеж SS304. Впускной и выпускной патрубки предназначены для размещения уплотнительного кольца, обеспечивающего герметичное уплотнение этих соединений. Корпус насоса включает глухую бобышку для слива 1/4 дюйма NPT (опция). На входе с внешним диаметром на модели 1 1/2 x 1 можно разместить фланец с внутренним диаметром 150 мм. Максимальное давление насоса составляет 65 psi (4,4 бара) работающие на всех кривых потока, способны работать с растворами с удельным весом 1,6 S.G. при 75 °F (24 °C) с максимальной скоростью 30 CPS. Двигатели имеют торцевую поверхность NEMA 56C, 1/2, 3/4 и 1 л.с. в непрерывном режиме. Однофазные двигатели поставляются с 3-проводным шнуром длиной 2,4 м. Трехфазные двигатели не поставляются со шнуром или вилкой.

ФУНКЦИИ

• Длительный сухой ход, благодаря уникальной конструкции помогает предотвратить повреждение насоса
• Мощные магниты из редкоземельных элементов обеспечивают надежное сцепление с силовым током 1,6 при 30 CPS.
• Соединения NPT или BSP. Дополнительно: слив 1/4 дюйма NPT
• Стандартные двигатели с метрической системой NEMA или IEC.
